详细介绍升降平台制造方案

一、方案确定

　　1、方案选定：利用液压油缸驱动平台升降。由升降平台及滑轨等机械系统，液压站及电气控制系统组成。

　　2、设计要求：由于液压升降平台要便于操作人员引纸，观察纸幅经过压光的效果，要求升降机换向平稳。

　　3、根据油缸和液压升降平台的不同连结．有四种情况可以选择：

　　(i)采用2只油缸，油缸活塞伸出时液压升降平台上升。

　　(2)采用1只油缸，油缸活塞伸出时液压升降平台上升。

　　在满足速度要求下．不同的情况要求不同的供油量，要求油泵排量币同。供油量要求较小，油泵可以选择小排量，液压阀可以选择小通径，系统的总造价就比较低。

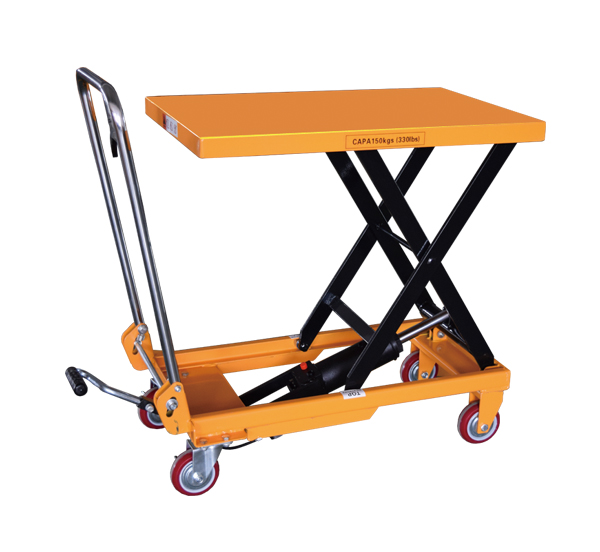

二、设备元件选型手动平台车

　　1、液压阀组选型

　　我们选用于液压升降平台的液压阀组，该阀组有很好的负载跟随性，阀组切换迅速平稳，在系统不工作时，要求油泵输出压力很低。并且液压升降平台可以靠自重下降。

　　2、系统的安全连锁

　　液压升降平台安装上下限位行程开关，用于升降机极限位置停车保护，起安全保护作用。安全连锁装置在闭锁位置不允许升降。由于是机架内升降平台，出入门打开时，平台不允许升降．否则会和机架发生碰撞，因此系统增加关门检测开关、启停开关和急停按钮。

　　液压回路中，出油和回油都装有过滤器．过滤器都装有过滤失效报警装置。过滤器阻塞时，会发出开关量报警信号。电机主回路装有过载保护继电器。电机过载时，主回路跳闸断电，同时发出报警信号。只有上述条件完全具备，液压升降平台才允许升降。

　　为便于操作，装设脚踏开关代替升降按钮。同时在设计系统连线时所有连锁条件的开关触点均选择常闭触点，防止控制线路中断，导致系统无法停止。

三、改造效果

　　经过时间的运行考验，证明升降机系统运行良好，保护功能完善有效，便于操作，升降速度稳定，换向平稳，满足操作人员的要求。
